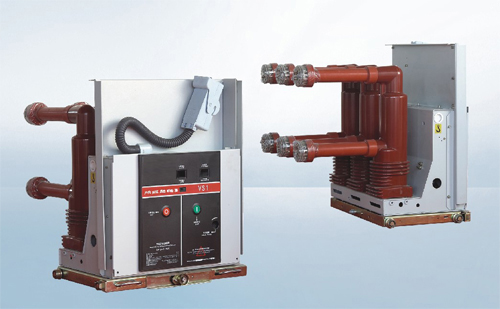

ZN63(VS1)-24kV系列户内高压真断路器

概述
VS1-24型户内高压真空断路器,系三相交流50Hz额定电压为24kV电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元作用.

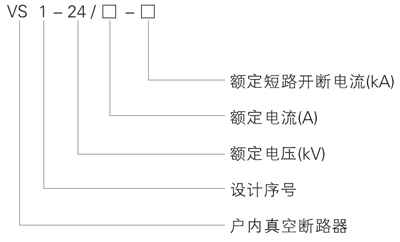

型号及含义
主要技术参数
序号 项目 单位 数据
  额定电压 kV 24
  额定短时工频耐受电压(1min) 65/79(相间,对地/断口)
  额定雷电冲击耐受电压(峰值) 125/145(相间,对地/断口)
  额定频率 Hz 50
  额定电流 A 630 1250 630 1250 1600
2000 2500 3150
630 1250 1600
2000 2500 3150
  额定短路开断电流 kA 20/25 31.5 40
  额定短时耐受电压 20/25 31.5 40
  额定短路持续时间 S 4
  额定峰值耐受电流 kA 50/63 80 100
  额定短路关合电流 50/63 80 100
  二次回路工频耐受电压(1min)   200
  额定单个/背对背电容组开断电流 A 630/400(40kA为800/400)
  额定电容器组关合涌流   12.5(频率不大于1000Hz)
  机械寿命 kA 20000
  额定电流开断次数(电寿命) 20000
  额定短路电流开断次数 50(40kA≤30)
  动、静触头允许磨损累计厚度 mm 3
  储能时间 s ≤10
  触头开距 mm 16±1
  超行程 3.5±0.5
  触头合闸弹跳时间 ms ≤2(40kA≤30)
  三相分、合闸不同期性 ≤2
  平均分闸速度(触头分开-8mm) m/s 1.5±0.2
  平均合闸速度(8mm-触头闭合) 0.8±0.2
  主导电回路电阻 μΩ ≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上)
  额定操作顺序   分-0.3s-合分180s-合分

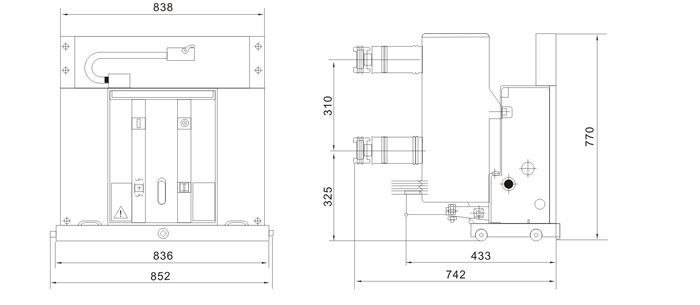

外形及安装尺寸
