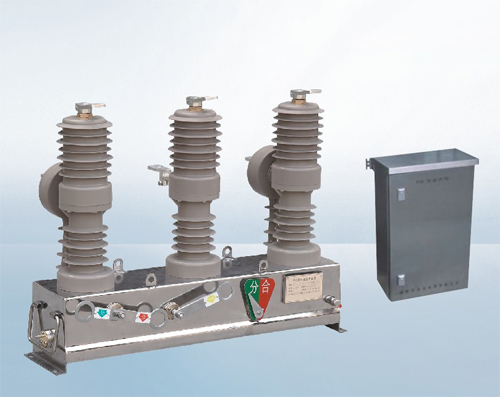

ZW32-12F柱上真空断路器看门狗断路器

概述

ZW32-12F柱上真空断路器看门狗断路器系列户外高压真空自动重合器用于交流50Hz、电压10～12KV的三相配电网络系统，该重合器是能够按照预定的开断和重合顺序在交流线路中自动进行开断和重合操作，并在其后自动复位或闭锁的自具控制保护功能的高压开关设备与分断器等配合使用，可以不靠另外控制系统实现配电自动化，这种系统可以快速分段和隔离故障，将停电范围缩至最小，是城农网改造的理想设备，重合器可根据用户的要求配装隔离开关等。

型号及其含义

使用环境条件

1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：IV级；
6、最大日温差：不超过25℃；
7、相对湿度：日平均不大于95％，月平均不大于90％；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数

序号	名称			单位	数据
1	额定电压			kV	12
2	额定绝缘水平	1min工频耐压	干式		对地40/断口48
			湿式		34
		雷电冲击耐压			对地75/断口85
3	额定电流			A	630
4	额定短路开断电流			kA	20
5	额定操作顺序				分-0.3s-合分-180s-合分
6	额定短路开断次数			次	30
7	额定短路关合电流(峰值)			kA	50
8	额定峰值耐受电流
9	额定短时耐受电流				20
10	额定短路持续时间			s	4
11	额定操作电压下分闸时间			ms	15～50
12	合闸时间				25～50
13	机械寿命			次	10000
14	额定操作电压及辅助回路额定电压			V	220 110 24
15	额定电压下储能时间			s	＜10
16	CT	变化		A	50-600
		容量		VA	15
17	PT	输出电压		V	220 110 24
		容量		W	600
18	过流调节			A	2～10
19	延时时间			ms	40～850
20	速断电流			A	18
21	遥控距离			m	30
