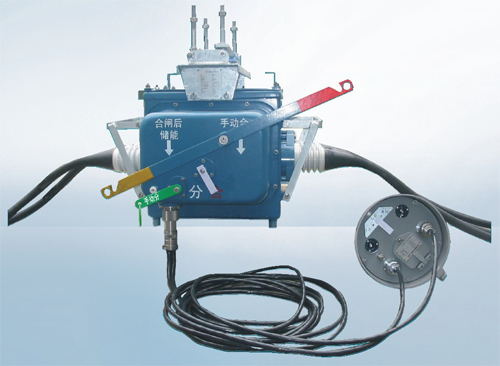

FZW28-12户外分界真空负荷开关
概述
FZW28-12系列户外分界真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中,作为开、合负荷电流和关合短路电流之用。
适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。
分界负荷开关由FZW28-12真空负荷开关和控制器两大部分组成,通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间 断路电流,可适宜不同中性点接地方式的配电系统。
型号及其含义
FZW28-12主要技术参数
序号 项目 单位 数据值
1 额定电压 kV 12
2 额定绝缘水平 1min工频耐压(极间对地/断口) kV 42/48
雷电冲击耐压(极间对地/断口) 湿 34
3 额定频率 Hz 50
4 额定电流 A 63
5 额定延时耐受电流及持续时间 kA/4s 16 20
6 额定峰值耐受电流 kA 40 50
7 额定短路关合电流 kA 40 50
8 机械寿命 10000
9 净重 kg 198

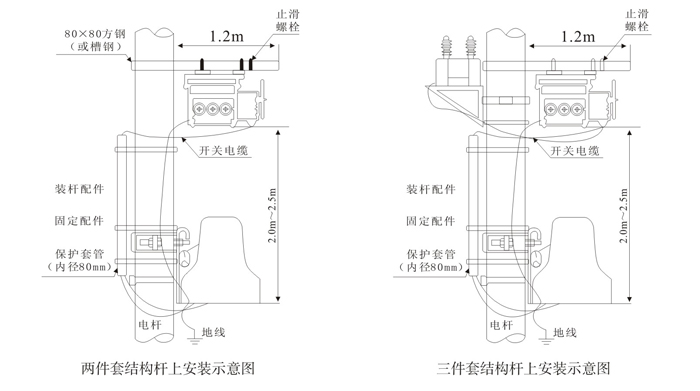

FZW28-12控制装置安装示意图

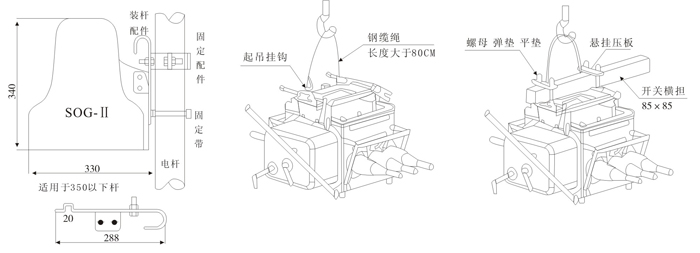

开关本体安装示意图
