GN19-12系列户内高压隔离开关
概述

GN19-12系列户内高压隔离开关(以下简称隔离开关)为额定电压12千伏,三相交流50赫兹的户内装置。
使用环境条件:
a.安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。
b.安装场所应无频繁的剧烈振动。

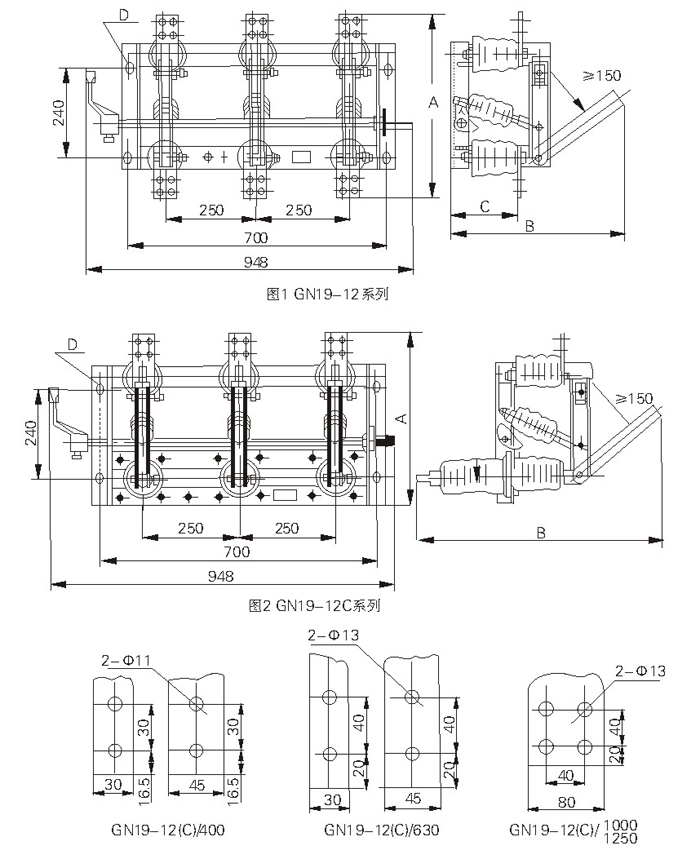

外形及安装尺寸

产品型号 A B C D
GN19-12/400 450 446 185 4-14×24
GN19-12/630 470 446 185
GN19-12/1000/1250 510 500 196 4-18×28
GN19-12C/400 420 690 185 4-14×24
GN19-12C/630 430 690 185
GN19-12C/1000/1250 470 745 196 4-18×28

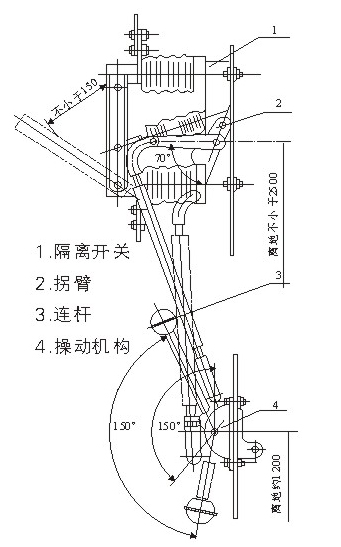

本开关与CS6-1操作机构的第一种安装图

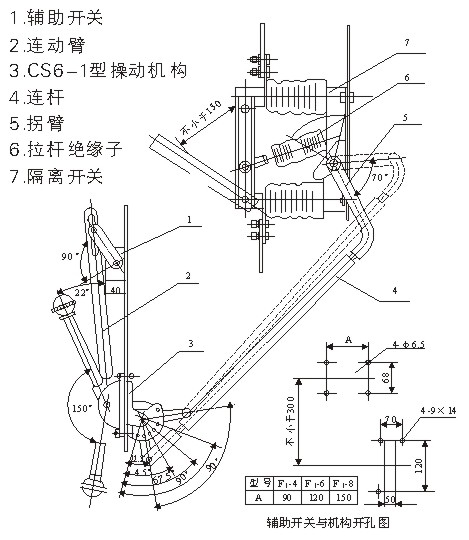

本开关与CS6-1操作机构的第二种安装图
连杆的装配图
接线孔尺寸图
