FZN21-12户内高压真空负荷开关(熔断路组合电器)

概述

该型高压真空负荷开关及组合电器，适用于三相交流10kV、50Hz的电力系统中，或与成套配电设备及环网开关柜，组合式变站等配套使用，广泛用于城网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1kV以上52kV以下的高压负荷开关》、IEC20420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804～63kV《交流高压负荷开关》的规定。
本产品具有一开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21-12DR/T125-31.5)可开断短路电流和防止设备缺相动行能力，开关有明显可见的隔离断口，配装具有关合能力的接开关及电动弹簧机构，能够远动远控。

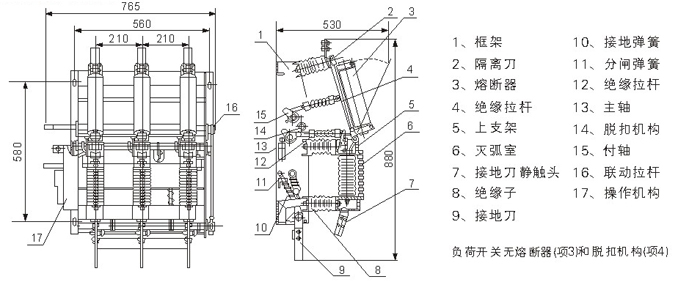

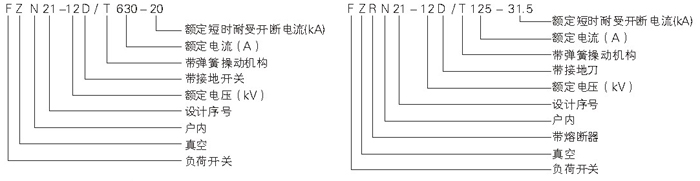

型号及其含义

主要技术参数

序号	项目		单位	参数
序号	项目		单位	FZN21-12D/T630-20	FZRN21-12D/T125-31.5
1	额定电压		kV	12	12
2	额定频率		Hz	50	50
3	额定电流		A	630	125
4	额定绝缘水平	1min工频耐受电压(有效值)	kV	真空断口、相间对地42	隔离断口48
4	额定绝缘水平	雷电单击耐受电压(峰值)	kV	真空断口、相间对地75	隔离断口85
5	额定峰值耐受电流		kA	50	-
6	4s额定短路时耐受电流		kA	20	-
7	额定有功负载开断电流		A	630	-
8	额定闭环开断电流		A	630	-
9	额定电缆充电开断电流		A	10	-
10	开断空载变压器空量		kVA	1250	1250
11	额定短路开断电流		kA	-	31.5
12	额定转移电流		A	-	3150
13	熔断器型号			-	SDLAJ-12,SFLAJ-12,SKLAJ-12
14	撞击器输出能量		J	-	3-5
15	额定短路关合电流		kA	50	80(预期峰值)
16	接地开关额定耐受电流(峰值)		kA	50	50
17	接地开关4s额定短时耐受电流		kA	20	20
18	辅助回路额定电压(DC或AC)		V	≌220，≌110	≌220，≌110
19	机械寿命		次	10000	10000
