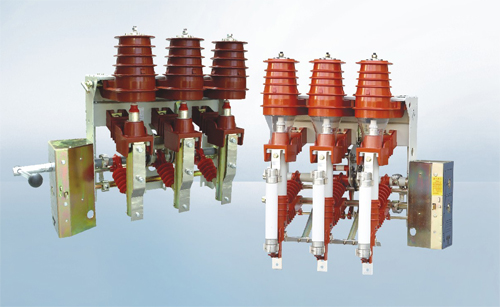

FN12-12/630户内高压负荷开关
概述
FKN12-12D/630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12KV,额定频率为50HZ的三相高压开关设备,用于分合负荷电流,闭环电流,空载变压器和电缆充电电流,关合短路电流。配装接地开关的负荷开关,可以承受短路电流。
FKN12-12R.D/125-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12-12R.D组合器)是FKN12-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流;负荷开关开断工作电流,熔断器开断短路电流,联合开断工作电流与全短路电流之间的任何过电流,同时熔断器通过其撞击器使负荷开关分闸。
使用环境条件
周围空气温度:上限+40℃,下限-25℃;
海拔高度:1000m及以下;
相对湿度:月平均值不大于90%,
     日平均值不大于95%;
周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染;
无经常性的剧烈运动;
耐污秽等级:II级。
如使用条件超过上述规定,由用户与制造厂协商确定。

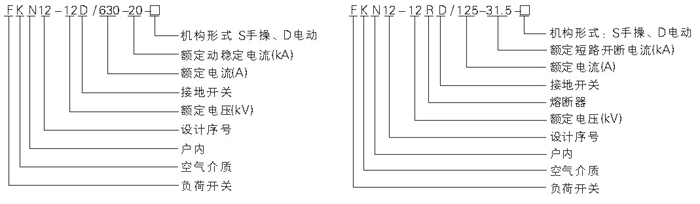

型号及含义

主要技术参数

序号 项目 单位 FKN12-12D/630-20 FKN12-12R.D/125-31.5
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630 125
4 雷电冲击耐受电压 kV 对地及相间、隔离断85
5 1min工频耐受电压 kV 对地相间42、隔离断48
6 额定热稳定电流 kA 20(4S)
7 额定动稳定电流 kA 50
8 额定关合电流(峰值) kA 50 -
9 额定短路开断电流 kA - 31.5
10 额定转移电流 kA - 1.5
11 最大开断电流(参考值) kA 1.8
12 开断空载变压器容量 kva 1250
13 额定电缆充电电流 A 10
14 额定有功负载电流开断次数 >100
15 撞击器触发负载开关分闸时间 S - >0.06
16 接地开关热稳定电流 kA 20(2S) 20(2S)
17 接地开关热稳定电流(峰值) kA 50 50
18 电动机操作电源电压 V AC220、DC48

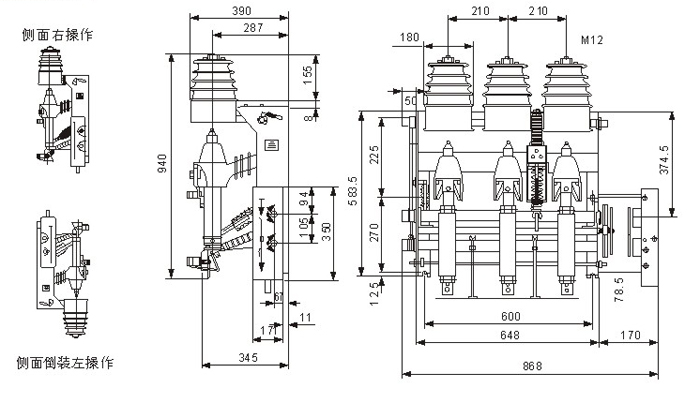

外形及安装尺寸
