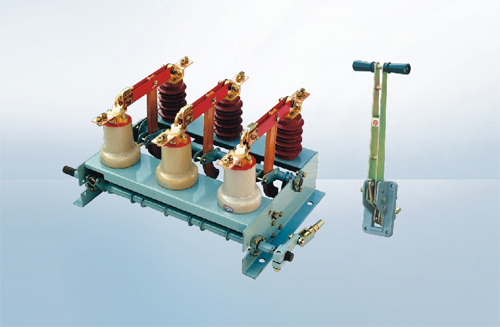

FN3-12户内高压负荷开关
概述
FN3-10型户内负荷开关的外形与一般户内隔离开关相似(图1)开关的底部为框架2,传动机构装于其中。框架上装有六只绝缘子,上部的三只绝缘子3兼作支持件与气缸之用,活塞装于其内,由主轴带动,下部的三只绝缘子仅起支持作用。上、下绝缘子上均装有触座。导电部分由闸刀与触座组成,闸刀6与下触座8之间靠六片形弹簧片因紧,在闸刀的端部装有弧动触头5,上触座4为主静触头。

使用环境条件

本负荷开关适用于下列工作环境:
1、海拔不超过1000米;
2、周围空气温度不高于+40℃ 及不低于-10℃ 。
3、空气相对湿度不大于90%的户内场所(当温度为+25℃) ;
4、无导电性尘埃的环境中;
5、无破坏金属和绝缘的腐蚀性气体的物体;
6、无剧烈震动和冲击的地方;
7、无燃烧与爆炸危险的环境中。
主要技术参数
型号 额定电压KV 最大工作电压KV 额定电流A 额定开断容量 最大开断电流 闭合电流
峰值kA
极限通过电流kA 热稳定电流
(有效值)KA 4秒
重量kg
COSΦ=0.15 COSΦ=0.7 COSΦ=0.15 COSΦ=0.7 峰值 有效值
MVA A
FN3-12 10 11.5 400 15 25 850 1450 15 25 14.5 9.5 65
FN3-6 6 6.9 400 9 20 850 1950 15 25 14.5 9.5
负荷开关所配带的熔断器型号及参数
型号 额定电压kV 额定电流A 最大开断电流(有效值)kA 最大断流容量MVA 当切断极限短路流时电流之最大峰值KA
RN3-3 3 10~50 40 200 24.5
75~100 24.5
200 35
RN3-6 6 10~50 20 200 14
75 14
100 19
200 25
RN3-12 12 10~50 12 200 8.6
75 8.6
100~150 15.5

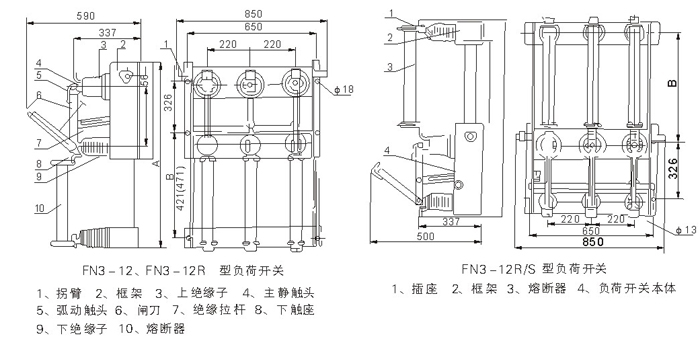

外形及安装尺寸

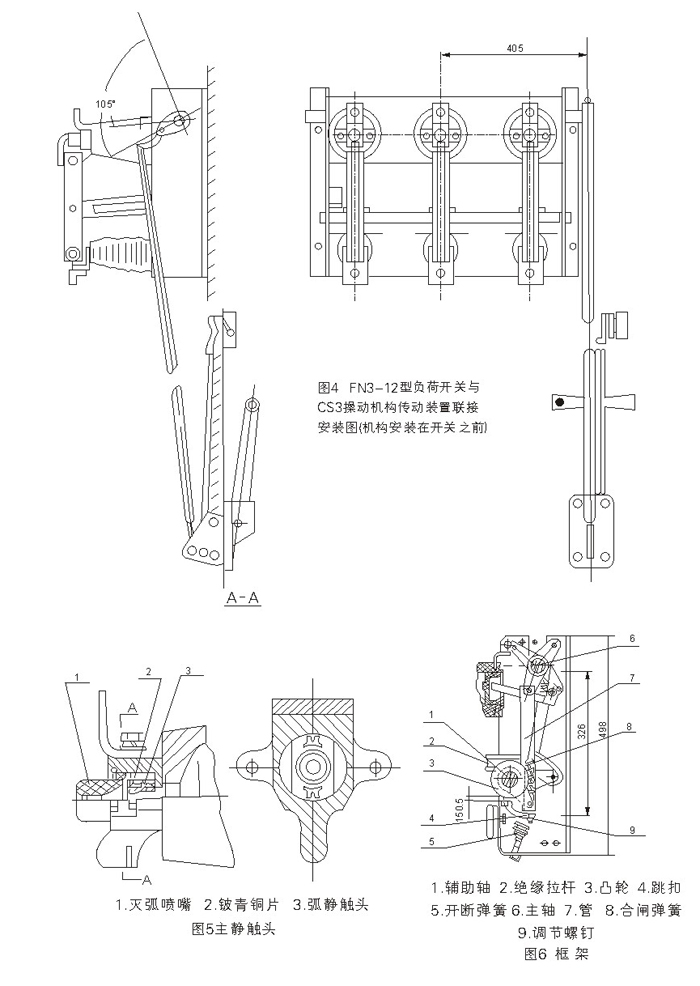

安装示意图
