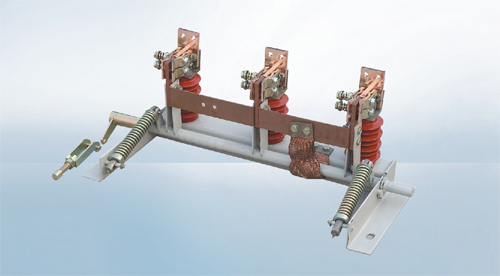

JN4-12系列户内高压接地开关
概述
JN4-12(G)型户内高压接地开关,适用于12kV户内交流金属铠装移开式金属封闭开关设备及其它高压开关设备的主要元件,也可单独使用。作为在12中kV,及以下的交流50Hz电力系统中接地保护之用,具有关全短路电流能力,结构合理、体积小、操作灵活、易安装调整。

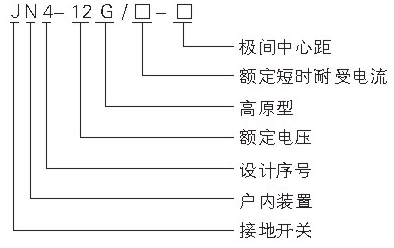

型号及其含义

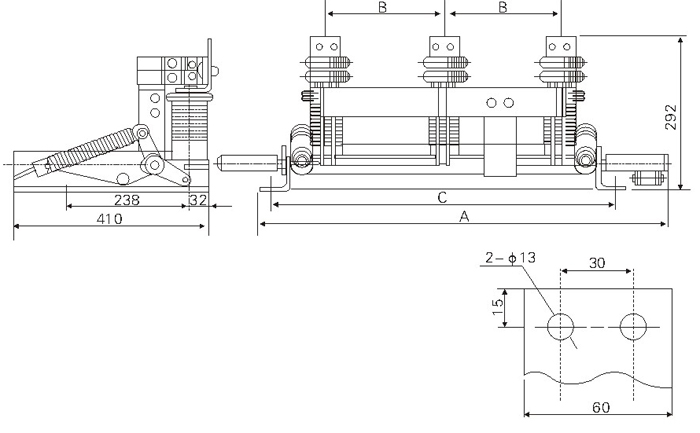

外形及安装尺寸
型号规格 A B C
JN4-12G/20-210 752 210 628
JN4-12G/20-230 792 230 668
JN4-12G/20-250 832 250 708
主要技术参数
项目 单位 数据
额定电流 kA 12
额定短时耐受电流 kA 20
额定短时耐受时间 s 4
额定峰值耐受电流 kA 50
额定短路关合电流 kA 50
极间中心距 mm 210;230;250
额定绝缘水平 1min工频耐压 kV 42
雷电冲击耐压 kV 75
型号规格
型号规格 A B C
JN4-12G/20-210 752 210 628
JN4-12G/20-230 792 230 668
JN4-12G/20-250 832 250 708
订货须知
订购本开关时,须注明产品全型号、额定电压、额定短时耐受电流、极间距、拐臂安装位置(左、右),是否配供带电显示装置。若用户有特殊要求与制造厂协商解决。
