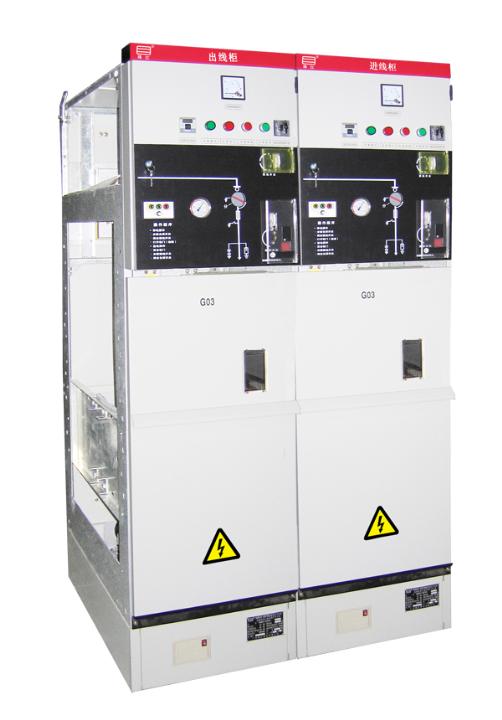

XGN15-12箱型固定式金属封闭高压开关柜



XGN15-12箱型固定式金属封闭高压开关柜简介

        XGN15-12箱型固定式金属封闭高压开关设备(以下简称环网柜)是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关,而整框采用空气绝缘,适用于配电自动化,既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造,适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统,作为接受和分配电能之用,主要用于环网供电和终端供电,亦适于装入预装箱式变电站。

符合标准:
    GB3906-2006              3~35kV交流金属封闭开关设备》
          GB11022-99               《高压开关设备通用技术条件》
          IEC420-90/GB16926-1997   交流高压负荷开关-熔断器组合电器
          GB3804-2004              3.6kV-40.5kV高压交流负荷开关

     GB3309--1989             高压开关设备常温下的机械试验

使用环境条件
(1)正常环境条件
          1.周围空气温度上限:+40、下限:-10、日平均温度不超过35℃;
          2.海拔高度不超过1000m
          3.相对环境温度日平均不大于95%,月平均不大于90%;
          4.地震烈度不超过8级;

     5水蒸气压力日平均值不超过2.2Kpa,月平均值不超过1.8kpa
          6无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所
(2)特殊工作条件
          在超过规定的正常的环境条件下使用时,由用户和制造厂协商。
负荷开关技术指标
           •额定电压(KV)  12
           •工频耐受电压相间、对地(KV)  42(1min)

      •工频耐受电压断口(KV)  48(1min)
           冲击耐受电压相间、对地(KV)  75

     冲击耐受电压断口(KV)  85
           •额定频率  50Hz
           •额定电流(A)  630

     额定短时耐受电流(KA)  20

     额定短时持续时间(S)  3

      •额定峰时耐受电流(KA)  50

     额定短路合电流(KA)  50

     额定有功负载开断电流(A)  630

     额定闭环开断电流(A)  630

     额定电缆充电开断电流(A)  10

     接地开关额定短时耐受电流(KA)  20

     接地开关额定短时持续时间(S)  3

     接地开关额定峰值耐受电流(KA)  50

     主回路的电阻(μΩ)  ≤300

     机械寿命(负荷开关)  2000

     机械寿命(接地开关)  2000

     辅助回路1min工频耐受电压(KV)  2

     防护等级 IP3X

组合熔断器柜(负荷开关-熔断器)技术指标

     额定电压(KV)  12
          •工频耐受电压相间、对地(KV)  42(1min)

     •工频耐受电压断口(KV)  48(1min)
          冲击耐受电压相间、对地(KV)  75

     冲击耐受电压断口(KV)  85
           •额定频率  50Hz
          •额定电流(A)  125

     额定短路开断电流(KA)  31.5

     额定短路合电流(KA)  80

     额定转移电流(A)  1700

     主回路的电阻(μΩ)  ≤300

     机械寿命(负荷开关)  2000

     机械寿命(接地开关)  2000

     辅助回路1min工频耐受电压(KV)  2

     防护等级 IP3X

结构介绍
        环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,整个环网柜可分成上下两个部分,柜的上部分包括母线室、开光室、低压室,与下部电缆(出线柜含熔断器)分隔开来以避免相互影响。因此,既提高了安全性,又便于安装、检修,还能在必要时整体更换上部单元。环网柜有宽裕的电缆室,可以容纳熔断器、避雷器、电流互感器、下接地开关等元件,柜门有观察窗和安全联锁装置,电缆盖板可以拆下,方便电缆安装。
