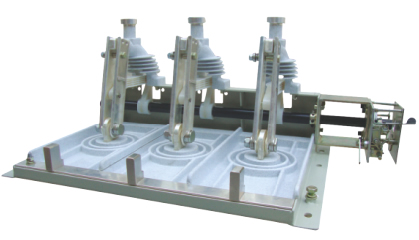

GN38-12系列户内高压隔离开关

概述
 GN38-12上隔离开关结构设计新颖、合理、独具一格。它出线采用穿墙式,直接在母线室和断路器室形成绝缘隔板。它的进线端子便于与并柜的水平母排直接连,
可缩小开关柜高度,减少过渡接头,降低成本。
   操作机构传动使隔离开关轴旋转,带动操作拐臂推拉隔离刀片,使其和进线触头分合,或和接地触头分合实现隔离或接地

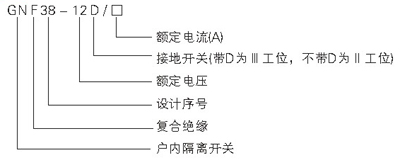

型号及其含义

符合标准

GB1985-1989《交流高压隔离开关和接地开关》
IEC129-84《交流隔离开关和接地开关》
使用环境条件

a.周围空气温度:上限+40℃ 下限-25℃
b.海拔高度2000m以下
c.相对湿度:日平均值不大于95%,月平均值不大于90%
d.周围空气应不受腐蚀性或可燃性气体,水蒸汽等明显污染
e.无经常性的剧烈震动

主要技术参数

项目/型号规格/数据 额定电压(kV) 额定电流(A) 4s额定短时耐受电流(kA) 额定峰值耐受电流(kA) 额定绝缘水平(kV)
1min工频耐受电压(kV) 雷电冲击耐受电压(kV)
GN38-12/630 12 630

20 50 极间、极对地42断口48 极间、极对地75断口85
GN38-12D/630 12 630 20 50
GN38-12/1250 12 1250 31.5 80
GN38-12D/1250 12 1250 31.5 80
GN38-12/1600 12 1600 31.5 80
GN38-12D/1600 12 1600 31.5 80

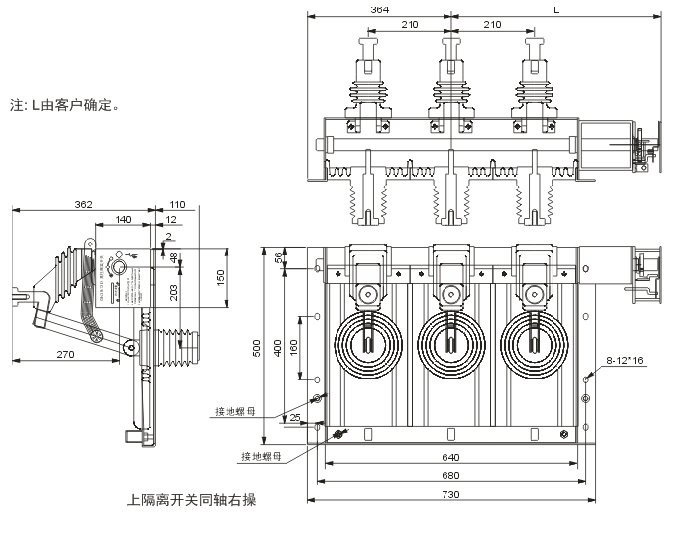

外形及安装尺寸
