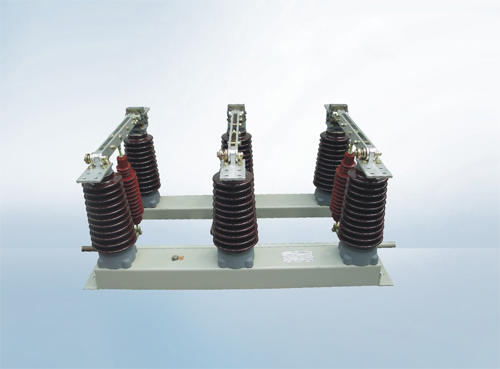

GN27-40.5系列户内高压隔离开关
概述
GN27-40.5型户内高压隔离开关是一种新型产品。适用于额定电压40.5kV,交流50Hz的电力系统中,在有电压无负载情况下分、合电路之用,是替代老产品而设计生产的换代产品。可与高压开关柜配套,亦可单独使用。配用CS6-2操作机构。均采用加强绝缘设计,可满足Ⅱ级污染场所条件下使用。
设计科学、合理、结构新颖;多触点,旋转式接触 ,自清扫能力好,提高散热能力;接触点在两个面内,操作力矩小,接触压力大,易调整;采用大爬距,加强绝缘能力、耐受电压均满足最高要求;在转轴上加装轴承,使用寿命提高,操作轻便。
该系列隔离开关为垂直转动闸刀式三相共底架结构。断口侧静触头设计成摆动式多触片触头,具有单片触头接触压力小、磨损低、散热面积大、操作力矩小等优点,同时采用大爬距支柱绝缘子和拉杆绝缘子、具有高绝缘性能和高机械强度。为满足需要,设计有平装型 、穿墙型、带接地刀等型式。该系列隔离开关可以水平、垂直或倾斜安装。
主要技术参数
型号 额定电压(kV) 额定电流(A) 额定短时耐受电流(有效值/时间)(kA/4s) 额定峰值耐受电流(kA) 雷电冲击/耐受电压 1min工频/耐受电压
对地及极间 断口 对地及极间 断口
(kV) (kV)
GN27-40.5/630-20 40.5 630 20/4s 50 185 215 95 115
GN27-40.5/1250-31.5 40.5 1250 31.5/4s 80 185 215 95 115

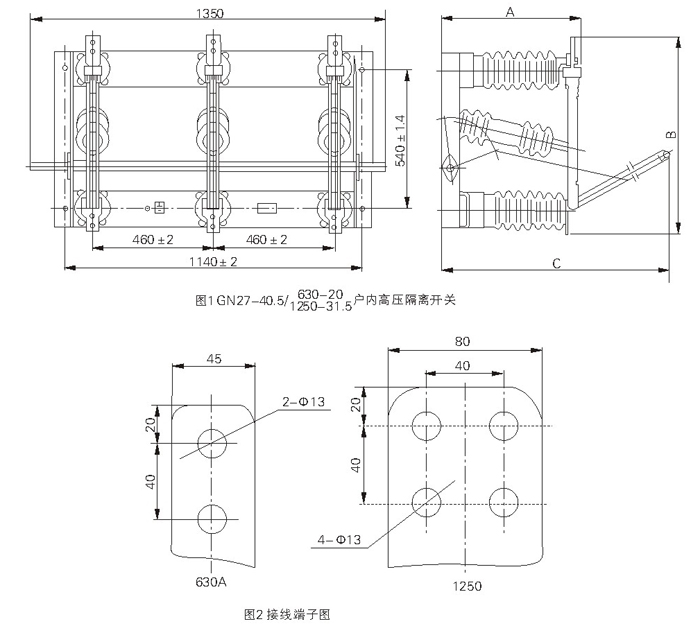

外形及安装尺寸

产品型号 A B C
GN27-40.5/630-20 543 781 940
GN27-40.5/1250-31.5 544 788 950
